Breve descripción de la combinación seca y húmeda
Características: La parte superior se refrigera por aire y la inferior por agua.
En invierno y temporadas de transición, se utiliza únicamente refrigeración por aire para lograr un consumo cero de agua. En verano, se utiliza refrigeración húmeda para reducir la inversión en equipos.
Estructura: La refrigeración húmeda se coloca horizontalmente, y la refrigeración por aire puede colocarse horizontalmente a ambos lados, en el centro o en forma de V en el centro. La carcasa exterior de la parte de refrigeración por aire cuenta con una entrada de aire que se puede cerrar y abrir.
Ventajas: Aprovecha al máximo las bajas temperaturas, utiliza intercambio de calor por convección directa y no consume agua. En verano, gracias a la refrigeración húmeda, se reduce el área del serpentín, lo que reduce la inversión.
Ventaja principal
La capacidad de procesamiento de un solo dispositivo puede alcanzar los 500 m³/h. La baja evaporación del agua de pulverización permite un ahorro de agua de entre el 30 % y el 85 % durante todo el año.
Proceso de trabajo combinado húmedo y seco
El calor emitido por los equipos de producción se transfiere al medio circulante, y este medio a alta temperatura pasa por la tubería cerrada y entra en la torre de enfriamiento cerrada combinada seco-húmedo.
El medio a alta temperatura entra en el serpentín de enfriamiento seco y transfiere calor a las aletas a través del tubo base, intercambiando calor con el flujo de aire a alta velocidad, absorbiendo la energía térmica y reduciendo la temperatura.
El medio enfriado entra luego en el serpentín húmedo, donde el agua de pulverización se evapora y condensa para absorber calor y continúa enfriándose. El alcance es mayor que el del serpentín seco, pero requiere el consumo de agua de pulverización.
El medio circulante se enfría mediante serpentines secos y húmedos para cumplir con los requisitos del proceso, y luego refluye al equipo de producción de forma cerrada para transportar calor de nuevo, y el ciclo se repite.
Tecnología complementaria de intercambio de calor
La torre de enfriamiento combinada seco-húmedo optimiza la combinación de refrigeración por aire y refrigeración evaporativa. Gracias a su diseño innovador, los dos métodos de refrigeración son interdependientes en su estructura y complementarios en su función. El método de control inteligente no solo garantiza una alta eficiencia de intercambio de calor, sino que también considera las ventajas del ahorro de agua en la refrigeración por aire y la eficiencia del enfriamiento por evaporación, aprovechando eficazmente las ventajas de alta eficiencia, ahorro de energía y ahorro de agua del sistema.
Alta relación eficiencia energética/ahorro de agua y electricidad
El cuerpo de la torre es de baja altura, lo que ahorra inversión en ingeniería civil; la altura de la bomba es baja y el consumo de energía de funcionamiento es bajo; el punto de ajuste de temperatura ambiente permite la operación en seco, deteniendo el agua de pulverización.
El funcionamiento inteligente satisface las necesidades de ahorro de agua y energía en diferentes condiciones ambientales; el tubo aleteado se mantiene siempre en un ambiente de aire seco y tiene una larga vida útil; el tubo de pulverización adopta un proceso especial de recubrimiento anticorrosivo, que facilita la limpieza y la desincrustación; el agua de pulverización puede utilizar agua regenerada de baja calidad, aguas residuales de desulfuración, agua de lluvia superficial, etc., para aumentar la tasa de concentración y reducir el consumo de agua industrial.
Ventajas de la combinación seca y húmeda
Serpentín seco: cero consumo de agua, sin incrustaciones en el exterior del tubo, caída directa desde alta temperatura, aprovechando al máximo las características de baja temperatura del proyecto, utilizando aire para reducir la temperatura del medio de alta temperatura entre 2 y 4 grados, y con un consumo de agua completamente nulo.
Tipo húmedo: alta eficiencia, gran diferencia de temperatura, baja inversión, reduciendo el medio circulante a la temperatura requerida por el proceso de producción y reduciendo la inversión en serpentines secos.

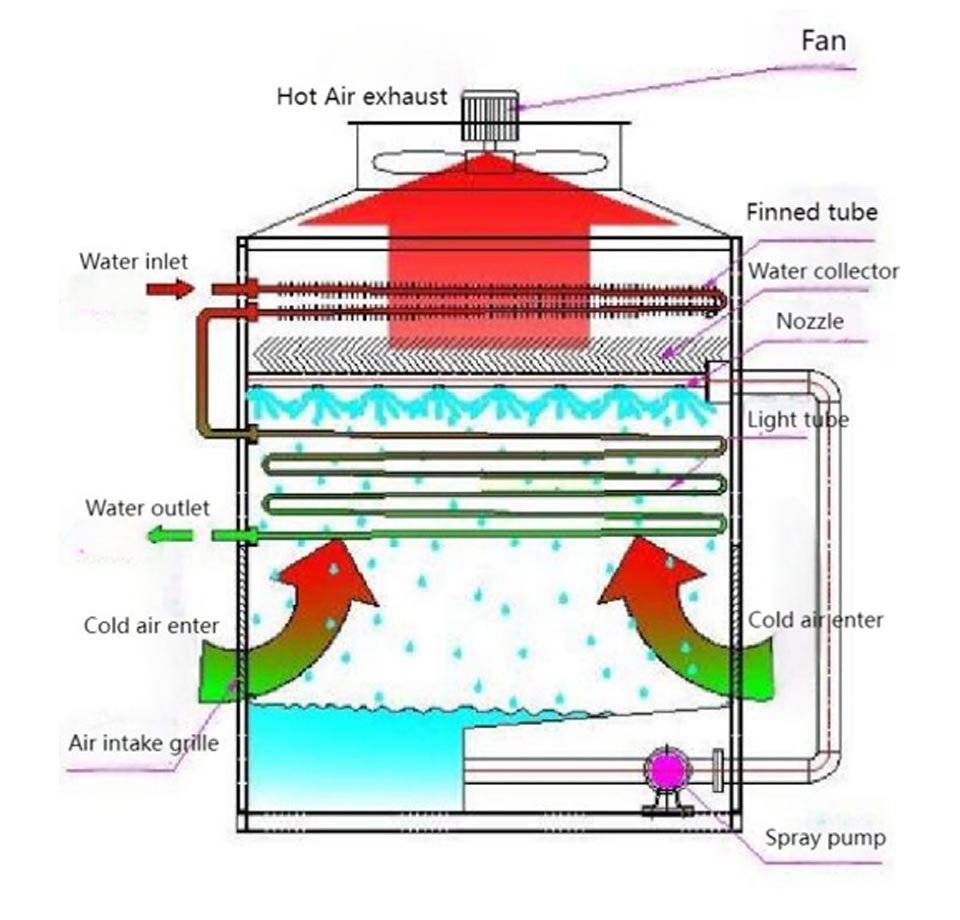

Principio de funcionamiento
Modo de funcionamiento combinado seco y húmedo
Al mismo tiempo, se activan los dispositivos de aire acondicionado de la sección de evaporación y la sección de refrigeración. El agua circulante pasa primero por la sección de refrigeración, y el aire ambiente barre el tubo de aletas para preenfriarla. El agua circulante preenfriada entra en el haz de tubos de refrigeración evaporativa e intercambia calor con el aire y el agua pulverizada que fluye fuera del tubo para lograr un efecto de refrigeración.
Modo de funcionamiento en seco
Cuando la temperatura ambiente sea inferior a la temperatura de diseño, apague el aire acondicionado de la sección de evaporación y encienda el de la sección de refrigeración. Deje de rociar agua y utilice la refrigeración por aire para cumplir con los requisitos del proceso de reducción de la temperatura del agua circulante.
Modo de funcionamiento en húmedo
Cuando la temperatura sea extremadamente alta en verano, apague el aire acondicionado de la sección de refrigeración y encienda el de la sección de evaporación. Active el agua de rociado para enfriar el agua circulante en la tubería mediante el flujo de aire y la pulverización de agua fuera de la tubería.
Cuando la temperatura sea extremadamente alta en verano, apague el aire acondicionado de la sección de refrigeración y encienda el de la sección de evaporación.
Dispositivo de pulverización. Active el rociador de agua para enfriar el agua circulante en la tubería haciendo fluir aire y rociando agua fuera de la tubería.
