Medio de refrigeración: Agua, aceite u otros líquidos
Material del condensador: Condensador de tubo de cobre, tubo de acero inoxidable
Material de la carcasa del condensador: Lámina de acero inoxidable 304, lámina superanchada, lámina de magnesio, aluminio y zinc.
Principio de fu Principio de funcionamiento
Una torre de refrigeración cerrada a contracorriente es una torre en la que la dirección del viento es opuesta a la del agua pulverizada. La entrada de aire de la torre se encuentra en la parte inferior. El aire seco y a baja temperatura se aspira desde la parte inferior de la torre y fluye alternativamente en dirección opuesta con la caída del agua pulverizada. El aire caliente absorbe calor y humedad y es descargado por el ventilador superior.
Características
El refrigerante y el medio térmico se designan en direcciones opuestas. El agua pulverizada se pulveriza de arriba a abajo, y el aire circula de abajo a arriba a alta velocidad.
Estructura
Su característica principal es el cierre hermético. El medio refrigerante está completamente cerrado y se enfría mediante el flujo en el tubo de intercambio de calor. Está completamente aislado del exterior y de otros medios. Es autocerrado, sin evaporación, impurezas ni consumo, lo que garantiza la pureza y la consistencia, y puede enfriar cualquier fluido.
Ventajas
Toda la sección transversal permite la instalación de tubos de intercambio de calor, con gran caudal, baja resistencia, estructura sencilla y fácil mantenimiento. Gracias a su diseño estructural simple, el polvo y las incrustaciones no se acumulan fácilmente fuera del tubo, incluso en entornos hostiles.
Composición de la estructura a contracorriente
Características: El agua de pulverización se dirige hacia abajo y el aire de refrigeración hacia arriba; el medio circulante está completamente aislado del exterior; la sección transversal de la torre de refrigeración está compuesta íntegramente por metales preciosos.

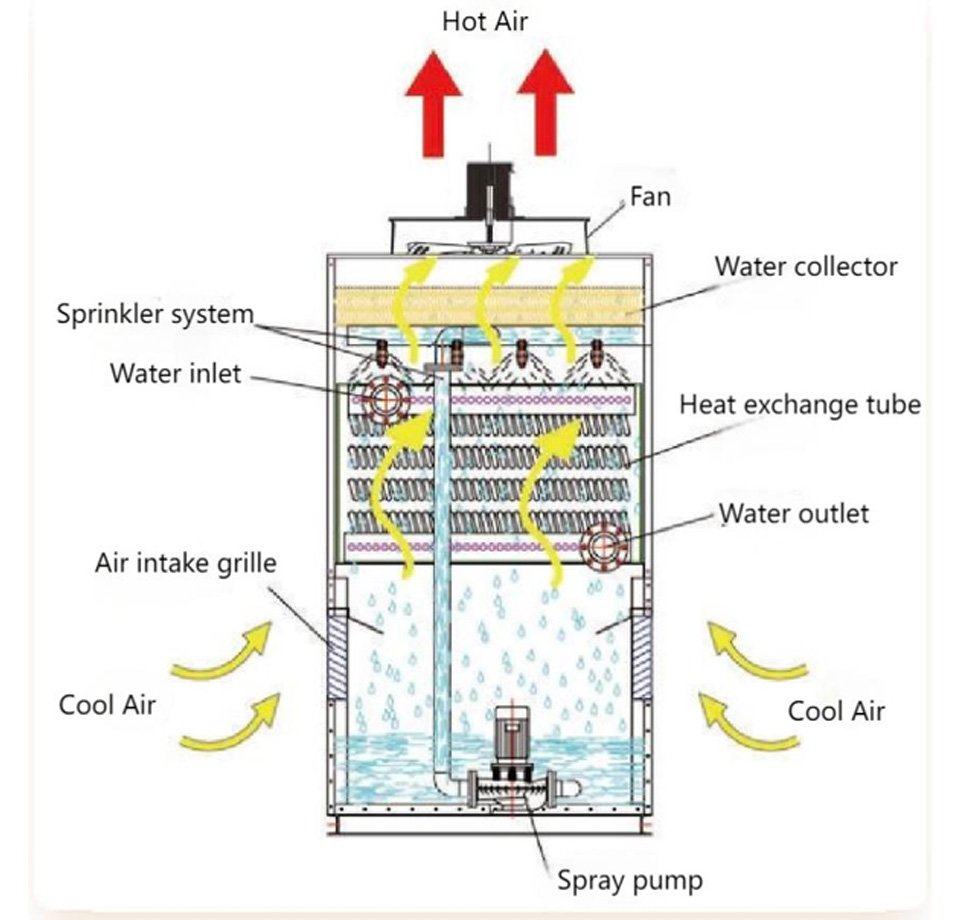

Estructura: La parte inferior alberga el depósito de agua de pulverización, la parte superior la entrada de aire y las bobinas de intercambio de calor se encuentran a su alrededor. La parte superior alberga el sistema de agua de pulverización y, en la parte superior, el colector de agua y el ventilador.
Principio de funcionamiento a contracorriente
Parte de refrigeración por aire: El fluido circula por el serpentín de la torre cerrada. Una vez que la pared del serpentín absorbe el calor del fluido, este se descarga al exterior de la máquina a través del ventilador situado en la parte superior del enfriador.
Dirección del flujo del aire: El agua de refrigeración de la torre de refrigeración por flujo entra en contacto con el aire en sentido inverso y se dispersa a través del distribuidor de agua. La alta tasa de intercambio de calor garantiza un buen efecto de refrigeración. Refrigeración por agua: Cuando la temperatura del fluido es demasiado alta (superando la temperatura establecida), el sistema de pulverización se activa automáticamente y la bomba pulveriza agua sobre la pared húmeda y caliente del tubo, formando una película de agua que absorbe gran parte del calor (calor latente de evaporación). Parte del agua pulverizada se convierte en vapor y es arrastrada por el aire. Las gotas de agua no evaporadas caen sobre la capa de intercambio de calor del empaque y, tras enfriarse, se recogen en el tanque de recolección de agua para el siguiente ciclo. El fluido en el serpentín se cierra y circula, por lo que, en teoría, no hay consumo.
Parámetros técnicos
Condiciones de diseño: temperatura de bulbo húmedo: 28 °C, temperatura de bulbo seco: 31,5 °C, presión atmosférica: 9,94 x 10⁴ PA.
Parameter Model | Standard Cooling Capacity （kcal/h) | Circulation flow(m3/h) | Dimensions（mm） | Fan Power(kw） | Fan Diameter (mm） | Spray pump power(kw） | Inlet and outlet DN | Overflow SewageDN | Hydration DN | Running weight（kg） | ||||
37℃-32℃ | 42℃-37℃ | 50℃-42℃ | l | w | h | |||||||||
BCNL-10T | 50000 | 10 | 16 | 16 | 1350 | 750 | 2390 | 0.37 | 600 | 0.75 | 65 | 25 | 25 | 860 |
BCNL-15T | 75000 | 15 | 24 | 24 | 1950 | 700 | 2390 | 0.37 | 600 | 0.75 | 65 | 25 | 25 | 1020 |
BCNL-30T | 150000 | 30 | 48 | 48 | 2350 | 970 | 2390 | 0.37*2 | 600 | 1.1 | 65 | 25 | 25 | 1600 |
BCNL-40T | 200000 | 40 | 64 | 64 | 2850 | 9700 | 2390 | 0.75*2 | 800 | 1.5 | 65 | 25 | 25 | 2200 |
BCNL-50T | 250000 | 50 | 80 | 80 | 2850 | 1500 | 2390 | 1.5*2 | 900 | 2.2 | 80 | 25 | 25 | 2800 |
BCNL-65T | 325000 | 65 | 104 | 104 | 2850 | 1630 | 2390 | 1.5*2 | 900 | 2.2 | 100 | 25 | 25 | 3200 |
BCNL-80T | 400000 | 80 | 128 | 128 | 2850 | 2160 | 2390 | 1.5*2 | 900 | 2.2 | 100 | 50 | 25 | 4100 |
BCNL-125T | 625000 | 125 | 200 | 200 | 4250 | 2500 | 2390 | 1.5*3 | 900 | 4 | 100 | 50 | 25 | 6630 |
BCNL-150T | 750000 | 150 | 240 | 240 | 4750 | 2400 | 3200 | 3*3 | 1000 | 4 | 125*2 | 50 | 25 | 7500 |
BCNL-200T | 100000 | 200 | 320 | 320 | 5250 | 2700 | 3200 | 3*3 | 1000 | 5.5 | 125*2 | 50 | 25 | 10500 |
BCNL-240T | 1200000 | 240 | 384 | 384 | 6350 | 2700 | 3200 | 4*3 | 1200 | 5.5 | 150*2 | 50*2 | 25 | 12000 |
BCNL-360T | 1800000 | 360 | 576 | 576 | 9600 | 3000 | 4800 | 7.5*4 | 2000 | 5.5*2 | 125*4 | 50*2 | 40*2 | 22200 |
BCNL-450T | 2250000 | 450 | 720 | 720 | 10600 | 3000 | 5200 | 7.5*5 | 1800 | 7.5*2 | 150*4 | 50*2 | 40*2 | 25000 |
BCNL-500T | 2500000 | 500 | 800 | 800 | 11500 | 3000 | 5200 | 7.5*5 | 2000 | 7.5*2 | 150*4 | 50*2 | 40*2 | 27500 |
